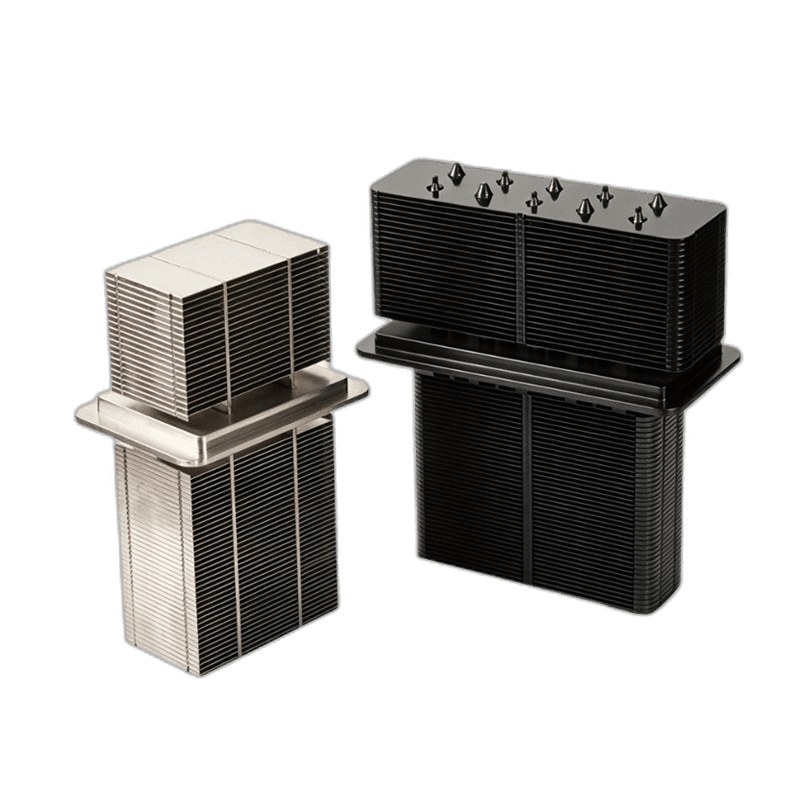

Wärmetauscher (Luft-Luft)
Passive Luft-Luft-Kühlung (2-5 kW) für den Industrial Edge und Smart Factory Bereich. Überwindet die physikalischen 2kW-Grenzen von Standard-Blechwärmetauschern.
Herkömmliche Luft-Luft-Wärmetauscher stoßen bei 2 kW an eine physikalische Grenze, da die benötigte Lüfterleistung kubisch zum Volumenstrom ansteigt. Unsere ALVC-gestützten Luft-Luft-Systeme durchbrechen diese Barriere durch überlegene Phasenwechsel-U-Werte und ermöglichen bis zu 5 kW reine Passivkühlung im geschlossenen Schaltschrank (IP54).
100% wartungsfrei: Keine Kompressoren, keine verstopften Filter, keine Kältemittel-Leckagen. Die ideale Plug-and-Play-Lösung für Machine Vision, Systemintegratoren, MEC-Knoten und anspruchsvolle Industrie-Schaltschränke im 2-5 kW Bereich.
Spezifikationen
- Funktionsprinzip
- Passiver Gegenstrom-/Kreuzstrom Luft-Luft-Wärmetausch (kein Kältemittel)
- Technologie
- Hochdichter Aluminium-Lamellenblock (Gegenstrom / Kreuzstrom)
- Material
- Korrosionsbeständiges Aluminium (eloxiert oder pulverbeschichtet)
- Schutzart
- IP55 / IP65
- Montage
- Türanbau / Wandanbau / Dachanbau
- Einsatzbereiche
- Schaltschrankkühlung, IT-Racks, BESS, 5G-Basisstationen, Outdoor-Gehäuse, Schienenfahrzeuge
Funktionsprinzip
- Wärmeaufnahme (Innenkreislauf): Ein interner Lüfter saugt die warme Luft aus dem Schaltschrank und führt sie durch die Innenkanäle des Wärmetauscherblocks. Die Luft gibt ihre Wärme an den Lamellenblock ab und kühlt sich dabei ab.
- Wärmeabgabe (Außenkreislauf): Ein externer Lüfter fördert gleichzeitig Außenluft durch die gegenüberliegenden Kanäle des gleichen Lamellenblocks. Die Außenluft nimmt die Wärme auf und transportiert sie nach außen.
- Hermetische Trennung der Kreisläufe: Innenluft und Außenluft durchströmen denselben Block, ohne sich jemals zu vermischen. Die physikalische Trennwand erhält den IP-Schutz vollständig. Kein Staub, keine Feuchtigkeit, keine korrosiven Gase gelangen in den Schrank.
- Kontinuierlicher Kreislauf — 100 % passiv (keine Kältemittel): Kein Kompressor, kein Kältemittel, kein Kondensatmanagement. Minimaler Energieeinsatz (nur Lüfter). Lebensdauer >100.000 Stunden, wartungsarm.
